120 মিমি রাবার এক্সট্রুডার মেশিন উল্লম্ব টুইন স্ক্রু রাবার এক্সট্রুডার হোস পাইপ টিউব স্ট্রিপ

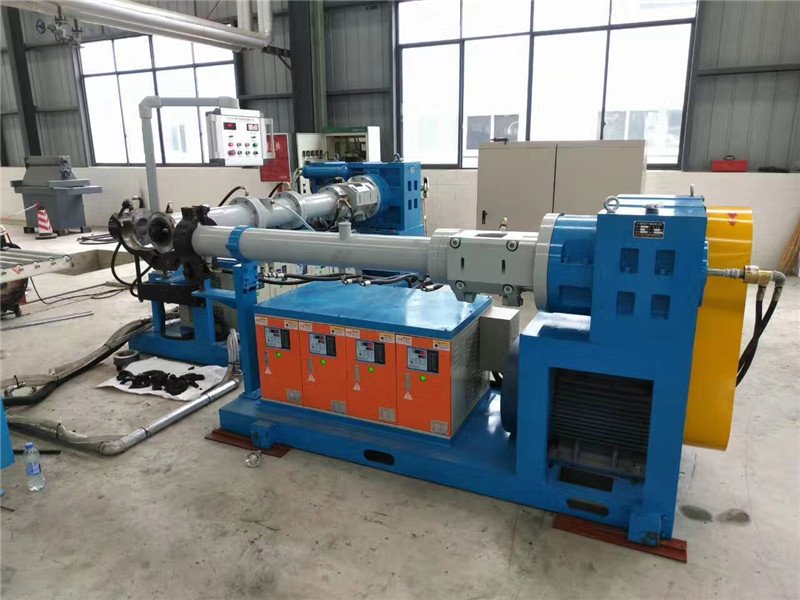

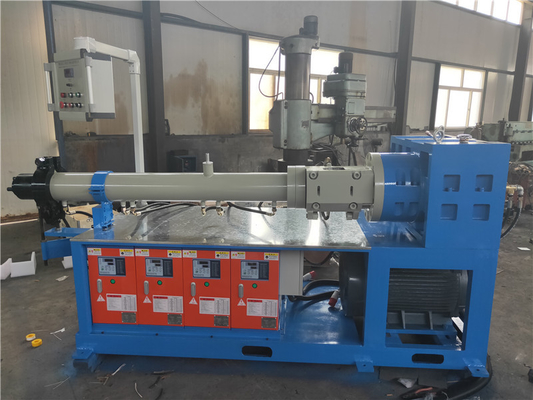

রাবার হোস পাইপ টিউব স্ট্রিপ তৈরির জন্য XJ-150 কোল্ড ফিড রাবার এক্সট্রুডার মেশিন

আবেদন

রাবার এক্সট্রুডার মেশিনটি ট্রেড, ভিতরের টিউব, রাবার টিউব এবং বিভিন্ন রাবার স্ট্রিপ এক্সট্রুড করার জন্য রাবার যন্ত্রপাতিগুলিতে ব্যাপকভাবে ব্যবহৃত হয়।সরঞ্জাম দক্ষতার সাথে কাজ করে।যখন রাবার এক্সট্রুডার কাজ করছে, তখন স্ক্রু এক্সট্রুডারের সাহায্যে রাবারটি নাড়া, মিশ্রিত এবং প্লাস্টিকাইজ করা হয়, তারপর মিশ্রিত এবং প্লাস্টিকাইজ করা হয়।তারপরে এটি মেশিনের মাথার দিকে চলে যায় এবং তারপরে পণ্যটি ডাই হেড থেকে বের করা হয়।

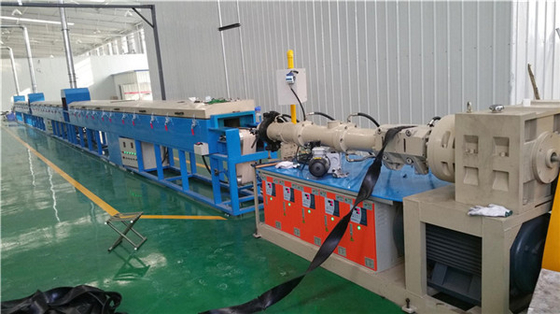

রাবার টিউব এক্সট্রুডার উত্পাদন লাইনের কাজের পদ্ধতি
1. রাবার এক্সট্রুশন

2. এক্সট্রুডার।

3. ট্র্যাকশনের পরে।

4. বুনন.

5. ট্র্যাকশন।

6. রাবার পাইপের বাইরের পাইপটি এক্সট্রুড করুন।

7. ট্র্যাকশন স্থানান্তর এবং স্বয়ংক্রিয় কাটিয়া.

8. কোর লোড হচ্ছে.

9. উচ্চ চাপ ভলকানাইজেশন.

10. কোর টানা।

11. একটি সমাপ্ত পণ্য.

এর মেশিন স্পেসিফিকেশনকোল্ড ফিড রাবার এক্সট্রুডার মেশিন

পণ্যের বর্ণনা

1. স্ক্রুটি নাইট্রাইড গভীরতা 0.5-0.7 মিমি এবং কঠোরতা HV950-1000 সহ 38CrMoAIA উপকরণ থেকে তৈরি করা হয়েছে।

2. এক্সট্রুডারের ফিডিং সিলিন্ডারটি একটি পিছনের বডি, সামনের বুশিং এবং পিছনের বুশিং দ্বারা গঠিত।কাঠামোটি একটি জ্যাকেটযুক্ত ঢালাই লোহার শৈলী।

3. রিয়ার বডি ঢালাই ইস্পাত ব্যবহার করে।এটিতে একটি গহ্বর রয়েছে যেখানে তাপমাত্রা নিয়ন্ত্রণ সঞ্চালনকারী জল পিছনের দেহের শীতল করার জন্য প্রবাহিত হতে পারে।এছাড়াও, বুশিং এবং ফিডিং ডিভাইসগুলিও পিছনের শরীরের মধ্যে স্থাপন করা হয়।

4. বুশিং 38CrMoAIA উপকরণ থেকে তৈরি করা হয়।অভ্যন্তরীণ পৃষ্ঠের কঠোরতা হল HRC65-70 যার একটি শক্ত স্তরের বেধ 0.5-0.7 মিমি।

5. ফিডিং ডিভাইসটি একটি ফিডিং রোলার, ফিডিং রোলার কভার, বিয়ারিং সাপোর্ট, গিয়ার পেয়ার, বিয়ারিং এবং স্কুইজি নাইফের সমন্বয়ে গঠিত।

খাওয়ানো রোলার পৃষ্ঠ একটি শক্ত প্রক্রিয়া সঙ্গে চিকিত্সা করা হয়।ফিডিং রোলারের বাইরের পৃষ্ঠের উভয় প্রান্তে রাবার রিটার্ন ট্রফ দিয়ে সজ্জিত করা হয়েছে যাতে রাবারকে সাপোর্ট বিয়ারিংগুলিতে প্রবেশ করা থেকে বিরত রাখা হয়।রোলার সিলিন্ডারের উপরিভাগে রাবার সামগ্রী স্ক্র্যাপ করার জন্য একটি স্কুইজি ছুরিও দেওয়া হয়।ছুরিটি সামঞ্জস্যযোগ্য ব্যবধান সহ রোলার সিলিন্ডারে স্থির করা হয়েছে।

খাওয়ানোর মুখ খোলার জন্য ঘোরানো হয়।ফিডিং রোলারগুলিতে সর্বোত্তম কার্যকারিতা অর্জনের জন্য গ্রীস তৈলাক্তকরণের বৈশিষ্ট্য রয়েছে।

6. রোলার সিলিন্ডার 38CrMoAIA উপকরণ গ্রহণ করে।এর পৃষ্ঠটি নাইট্রাইডিং চিকিত্সার মাধ্যমে প্রক্রিয়া করা হয়।অভ্যন্তরীণ পৃষ্ঠের কঠোরতা হল HRC65-70।হার্ড লেয়ারের গভীরতা 0.5-0.7 মিমি।সিলিন্ডার পৃষ্ঠের সাথে তাপমাত্রা নিয়ন্ত্রণের জন্য অক্ষীয় পথ রয়েছে যা জল সঞ্চালন করে যা সিলিন্ডারকে গরম এবং শীতল করার জন্য কাজ করে।

7. রিডুসারে লেভেল 6 ট্রান্সমিশন নির্ভুলতার সাথে শক্ত গিয়ারের বৈশিষ্ট্য রয়েছে।রিডিউসারটি একটি জোরপূর্বক তৈলাক্তকরণ সিস্টেম সহ একটি গিয়ার পাম্প দিয়ে সজ্জিত যা স্প্রে করা এবং তেল শীতল করার কাজ করে।
